先进封装，正成为近日半导体阛阓的行业热词。一边是光刻机龙头ASML负责把枪口瞄准先进封装，一边是博通运行出货 3.5D XDSiP 先进封装平台首款 SoC 芯片。
这一系列动作的背后，指向一个明显的行业共鸣：摩尔定律步入下半场，单纯依靠制程微缩的旅途已然越走越窄。而先进封装，正成为半导体产业将来十年的重要增长极，亦然行业中枢竞争的全新赛说念。
措施会这一变革的势必性，需先穿透先进制程瓶颈下，芯片行业濒临的两大中枢困局。
01
芯片微缩，走进死巷子
当年半个多世纪，半导体产业的中枢叙事恒久围绕“晶体管微缩”张开。每一次制程工艺的迭代（从28nm到7nm，再到3nm、2nm），执行都是通过收缩晶体管尺寸，在单一芯片晶圆上集成更多晶体管，从辛勤毕性能晋升、功耗臆造的“双重红利”。这一逻辑撑持了行业数十年的高速增长，成为芯片产业发展的中枢驱能源。
但如今，这条被考据多量次的赛说念，已触达不成极端的天花板。
从物理层面看，当晶体管尺寸靠近原子量级，传统的硅基CMOS本领濒临根人性挑战：晶体管栅极走电问题日益严重，量子隧穿效应导致芯片踏实性大幅下跌，信号传输延长难以优化。即等于当今起初进的3nm工艺，其晶体管密度已接近物理极限，进一步微缩带来的性能增益已呈旯旮递减——每鼓励一纳米，所需的本领突破难度呈指数级高涨。

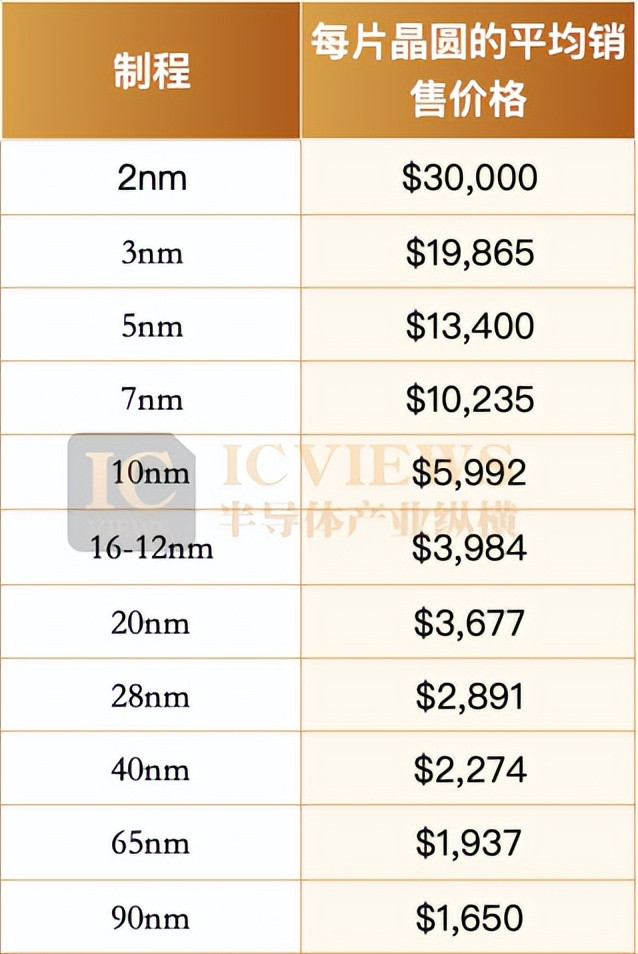

从资本角度看，先进芯片制造依赖极紫外光刻（EUV）等中枢拓荒，而群众仅少数企业能掌持EUV本领，拓荒采购资本超1.5亿好意思元/台。同期，制程微缩对原材料纯度、坐褥环境洁净度的条目近乎尖刻，进一步推高了晶圆厂的运营资本。这小数，从台积电的晶圆报价中便可读出：
物理极限的拘谨与经济资本的重压，共同宣告了“单一依赖制程微缩”的时间走向废除。本领会径的瓶颈，倒逼行业跳出“尺寸之争”，寻找新的性能晋升旅途。
而先进封装，恰是破解这双重困局的最好谜底。
02
先进封装的战场，早已白璧青蝇
先进封装的中枢逻辑，是“异构集成、系统重构”——它不再执着于单芯片的制程精进，而是通过封装级的本领创新，已毕多芯片、异质芯片的高效整合，用系统级的全局优化，弥补单芯片的性能短板。
当今群众主流的先进封装本领，主要分为四正途线，每条阶梯都有我方明确的中枢战场、惩处的中枢矛盾，以及对应的产业面孔。
第一条阶梯，是2.5D/3D封装，该本领亦然现时高端算力的中枢载体。当作AI大模子、HPC、高端GPU的刚需本领，2.5D/3D封装主攻极致互联带宽与超低延长，平直决定高端算力芯片的性能开释。
其中，2.5D封装通过中介层已毕了高密度互连—— 中介层多接收硅或玻璃材料，通过重布线层（RDL）与硅通孔（TSV）构建精采互连蚁合，芯片先与中介层键合，再通过中介层贯穿至基板。硅中介层的布线密度远高于传统有机基板，可已毕微米级线宽与线距，大幅裁减芯片间互连距离，使信号带宽晋升 3-5 倍，功耗臆造 40% 傍边；而玻璃中介层凭借更低的介电损耗与更优的热踏实性，成为下一代 2.5D 封装的中枢材料办法。典型欺骗包括 AI 加快卡、高端 GPU（如 NVIDIA H100）、数据中心芯片，台积电 CoWoS、英特尔 EMIB 等本领均是 2.5D 封装的闇练代表，当今已已毕大规模量产。
3D 封装则透顶冲突平面适度，以“垂直堆叠” 已毕集成密度的质的飞跃，是高端封装的中枢方式。其中枢逻辑是将多片芯片（逻辑芯片、内存芯片等）垂直类似，通过硅通孔或搀杂键合本领已毕层间平直互连，无需中介层中转 —— 这亦然 3D 与 2.5D 封装的执行别离。英特尔Foveros、三星X-Cube本领现已落地，是下一代超算与旗舰AI芯片的中枢办法。
这类本领尽管起首，但濒临资本不菲、制造工艺复杂的问题，还受制于供应链高度蚁合（尤其是台积电 CoWoS 产能垂危）带来的产能依赖与生态壁垒。
第二条阶梯，为Chiplet封装。其中枢是将普遍SoC拆分为多个功能芯粒，按需遴选最优制程代工，再通过封装整合已毕无缺功能。比如，将最重要的模块（如接洽中枢）用先进制程，把I/O、存储等对制程不敏锐的模块用闇练制程，从而在举座性能和资本之间取得均衡。AMD便凭借Zen架构Chiplet有接洽，在x86 CPU阛阓已毕了份额的快速攀升。国内方面，长电科技、通富微电等龙头已已毕规模化突破，多款国产Chiplet架构芯片落地。
Chiplet本领天然已毕了无邪的假想和资本优化，但濒临着多芯粒集成带来的假想复杂度高、互联程序长入难以及潜在的系统级协同考据风险。
第三条阶梯，是扇出型封装（Fan-Out）。如若说2.5D/3D是高端专属，扇出型封装就是已毕高性能与资本均衡的优选有接洽，它扬弃传统基板与引线框架，晶圆级平直制造重布线层（RDL），不仅显耀收缩了封装体积、晋升了散热成果，还提供了比2.5D封装更具竞争力的资本上风。
扇出型封装尽管性价比杰出，但在面对极致I/O密度和超大规模集成需求时，其电气性能和假想无邪性比拟2.5D/3D封装仍存差距。
第四条阶梯，是SiP系统级封装。SiP是吃亏电子、可衣服拓荒、物联网、车载电子等碎屑化场景的首选，中枢兴隆“小体积、全功能、快落地”需求。通过将处理器、存储、传感器、射频等多类芯片整合进单一封装体，SiP已毕无缺系统功能，具备研发周期短、适配性强、集成度高的上风，是碎屑化需求场景的高性价比有接洽。苹果iPhone、AirPods全系列大规模接收，国内车载、IoT厂商也依托SiP快速已毕居品量产。
虽非参数最顶尖，但SiP是欺骗范围最广、离末端阛阓最近的先进封装有接洽。
03
光刻机，在封装阛阓“火出圈”了
不错看到，开云体育现时的先进封装本领，已透顶脱离传统“拼装” 鸿沟，迈入 “微纳制造” 的高阶阶段。光刻本领恰是这一行型的中枢撑持。
从本领角度看，晶圆级封装（WLP）平直在整片晶圆上进行封装，需要光刻本领界说布线层，精度条目达到纳米级；Chiplet 封装本领中，不同芯粒的“互连”需要超细澄莹，必须用光刻本领已毕 “凸点”“ 重布线层” 的高精度制造；3D IC 封装本领中，芯片垂直堆叠后，通孔（TSV）的加工也需要光刻辅助定位。
当下的后端光刻阛阓，耐久由佳能主导。如今该领域的竞争正在变得愈发是非。据悉，ASML已运行供应其先进封装光刻系统Twinscan XT:260，首批出货始于2025年底。XT:260具备更高的模糊量，称其坐褥率高达传统系统的四倍。该拓荒不错处理厚度在0.775到1.7毫米之间的基板，还能缓解因多芯片贴装引起的高达1毫米的翘曲。
尼康（Nikon）则接洽于 2027 年 3 月切入该赛说念，届时将酿成佳能、ASML、尼康三方竞逐的阛阓面孔，本领会线与资本适度的竞争将进一步激化。
AI 算力需求的爆发式增长成为封装光刻拓荒需求的中枢驱能源。AI 处理器通过 2.5D/3D 封装将GPU与HBM深度集成，以突破存储带宽瓶颈，这一架构对中介层（interposer）的澄莹精度淡薄纳米级条目。台积电 CoWoS 封装产能的快速推广印证了这一趋势：其月产能从 2024 年的 3.5 万片晶圆跃升至 2025 年底的 7 万片，瞻望 2026 年底将达到 13 万片，而英伟达、AMD 等头部客户的蚁合下单，平直推动了对高精度中介层光刻系统的需求激增。值得提防的是，跟着封装尺寸不绝扩大，制造商正从传统圆形硅晶圆转向矩形基板，以臆造材料损耗率，这对光刻拓荒的基板适配性与制程无邪性淡薄了更高条目。
04
搀杂键合拓荒，先进封装的另一中枢扶持
在光刻本领主导澄莹界说的同期，搀杂键合拓荒正以“互连编削” 的姿态，成为先进封装激越中的另一重要增量。
当作传统热压键合与凸点键合的升级有接洽，搀杂键合本领（尤其 Cu-Cu 搀杂键合）通过金属与介电质的同步键合，将互连间距从传统有接洽的 40μm 压缩至 1-2μm，逐日常厘米可已毕百万级贯穿点，使芯片间数据传输带宽晋升一个数目级，同期臆造寄生电阻与功耗，成为 3D IC 堆叠、HBM 制造等高端封装场景的必选本领。上文四大先进封装本领也对搀杂键合本领淡薄明确需求，比如3D 封装当作其中枢刚需场景，“垂直堆叠” 架构依赖搀杂键合已毕层间平直互连；Chiplet 封装向高端化进阶过程中，AMD 等处理器通过搀杂键合惩处芯粒间带宽瓶颈。
据悉，ASML正在研发搀杂键合拓荒，并与Prodrive、VDL-ETG两家供应商配置本领衔尾。这两家企业此前为ASML的EUV光刻机提供磁悬浮系统中枢组件，其本领积贮将为新式封装拓荒的精密怒放适度提供重要援救。
ASML首席本领官Marco Pieters此前公开暗示，封装门径的拓荒创新将成为半导体产业新的增长极，相配是搀杂键合本领能已毕芯片间更密集的互连，这对拓荒精度淡薄极高条目。若搀杂键合拓荒研发胜仗，将与ASML现存居品线酿成协同效应，使其遮掩从晶圆制造到封装测试的全产业链拓荒供应才智。
而搀杂键合与光刻本领的协同，组成了先进封装的中枢制造闭环：光刻本领负责澄莹与键合 pad 的精确界说，搀杂键合拓荒已毕芯片间的高密度互连，两者共同撑持起 “微纳制造 + 异构集成” 的先进封装体系。
05
3.5D封装，巨头们都下场了
面对AI带来的接洽需求，博通、AMD、英特尔、三星等半导体巨头正凭借各自的中枢本领有接洽，共同界说3.5D封装。
早在2023年，AMD就发布了业界精通的MI300系列AI加快器，成为首家将3.5D封装本领引入量产的接洽巨头。AMD的3.5D封装执行上是将台积电两大顶端工艺进行了交融创新：既接收了基于Cu-Cu搀杂键合的SoIC 3D堆叠本领，将GPU接洽芯片或CPU芯片垂直堆叠在I/O芯片（IOD）之上，已毕了超15倍的互连密度晋升与极致能效；同期又依托CoWoS 2.5D硅中介层，将多个3D堆叠模块与HBM3内存进行高密度比肩互连。这种3D堆叠接洽芯片+2.5D集成内存与I/O的复合架构，恰是AMD所界说的“3.5D封装”
博通也于近日书记了一项紧迫发达：基于其XDSiP 3.5D平台、接收2nm制程的定制接洽SoC已负责录用富士通，将用于AI超算集群。该本领由博通于2024年推出，其中枢“杀手锏”在于接收了面对面（F2F）搀杂铜键合本领。
与传统的“面背堆叠（F2B）”不同，博通平直将2nm的接洽芯片与5nm的SRAM缓存芯片“正面贴正面”地键合在一皆。这种原子级的铜-铜贯穿，使得逐日常毫米可达成数万个互联点，大幅晋升了芯片间的互联密度，同期显耀臆造了接口功耗。这种高密度、低功耗的互联才智，为算力密集型欺骗提供了基础。据悉，3.5D XDSiP 所接收的 F2F HCB 本领，很可能是台积电 SoIC-X（无凸块）堆叠本领的专属落地有接洽。和AMD的有接洽类似，尽管该有接洽接收了博通自主研发的假想架构与自动化过程，但因其同期交融了 2.5D 集成与 3D 堆叠两种本领，因此被界说为 “3.5D” 封装。
三星的先进封装本领主要分为两大类：属于2.5D封装的I-Cube和属于3DIC 的X-Cube。与此同期，三星电子的先进封装（AVP）部门也正在主导开发“半导体3.3D先进封装本领”，方针欺骗于AI半导体芯片，2026年第二季度量产。 该本领通过安设RDL中介层替代硅中介层来贯穿逻辑芯片和HBM；并通过3D堆叠本领将逻辑芯片堆叠在LLC上。 三星瞻望，新本领交易化之后，与现存硅中介层比拟，性能不会下跌，资本可省俭22%。 三星还将在3.3D封装引进“面板级封装 (PLP)”本领。
英特尔也在开发结合3D封装和2.5D封装的3.5D封装本领。英特尔代工的先进系统封装及测试（Intel Foundry ASAT）的本领组合，包括 FCBGA 2D、FCBGA 2D+、EMIB 2.5D、EMIB 3.5D、Foveros 2.5D & 3D 和 Foveros Direct 3D 等多种本领。其EMIB 本领系列在芯片互连领域取得了紧迫突破。2.5D 版块接收的镶嵌式硅桥本领，其最小线宽 / 线距达到 10μm / 10μm，互连密度晋升至 1500 个贯穿点 / mm²。3.5D 版块通过硅通孔 (TSV) 本领已毕垂直互连，通孔直径适度在 5μm，深宽比达到 10:1，援救最多 4 层芯片的立体堆叠。
不错看到，不才一代先进封装——3.5D/3.3D本领开发中，搀杂键合本领也均为重要词。
凭据Global Market Insights 阛阓数据裸露，该阛阓瞻望将从2026年的374亿好意思元增长至2031年的620亿好意思元，并在2035年达到953亿好意思元，预测期内复合年增长率为11%。将来，拓荒的本领迭代速率、与芯片假想的协同优化才智，将成为决定 3.5D 封装产业竞争力的中枢变量。
